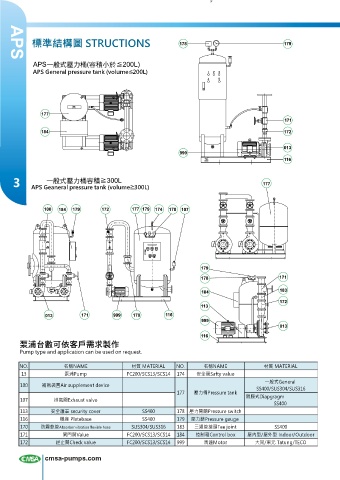

標準結構圖 STRUCTIONS



     APS
             APS General pressure tank (volume   200L)





















      3     APS Geaneral pressure tank (volume   300L)





































        Pump type and application can be used on request.

        NO.             名稱NAME                  材質 MATERIAL    NO.       名稱NAME               材質 MATERIAL
         13             泵浦Pump                FC200/SCS13/SCS14  174  安全閥Safty value
                                                                                               一般式General
        100     補氣裝置Air supplement device                                                   SS400/SUS304/SUS316
                                                                177   壓力桶Pressure tank
        107         排氣閥Exhaust valve                                                    隔膜式Diapgragm
                                                                                                  SS400
        113        安全護罩 security cover             SS400        178 壓力開關Pressure switch
        116           機座 Platebase                 SS400        179  壓力錶Pressure gauge
        170    防震軟管Absorber vibration flexible hose  SUS304/SUS316  183  三通管接頭Tee joint           SS400
        171            閘門閥Value               FC200/SCS13/SCS14  184  控制箱Control box    屋內型/屋外型 Indoor/Outdoor
        172          逆止閥Check value           FC200/SCS13/SCS14  999     馬達Motor           大同/東元 Tatung/TECO
